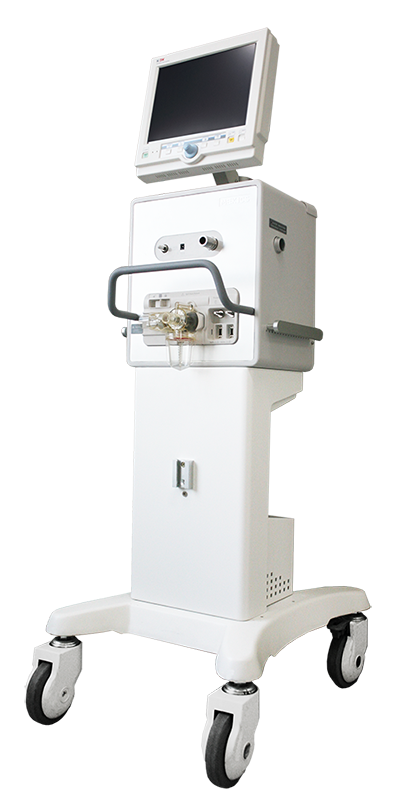

Datos del ventilador

• Peso Ideal: 300g~ 150 kg aprox
• Volumen Corriente: 2~ 2500 mL
• Presión Inspiratoria: 0~ 99 cmH2O
• Presión soporte       : 0~ 99 cmH2O, Sobre Peep Max 99
• Frecuencia respiratoria: cmH2O 0~ 150 BPM
• Tiempo Inspiratorio: 0.1~ 9.9 Segundos
• Soporte de Apnea: PRVC, VACV, PACV, TCPL-AC & SIMV
• Pausa Inspiratoria: 0~ 2.0 seg
• PEEP / CPAP: 0~ 60 cmH2O
• Disparo Insp (En-sense): 10 ~ 80 % del volumen inspirado
• Disparo Esp (Ex-sense): O ff, 5~80 % del Flujo Pico Insp
• F-end (Flujo Final): 25 ~ 100 % del Flujo Pico
• Sensibilidad de Disparo: Por Presión: 0.1 ~ 20 cmH2O// Por Flujo: 0.1 ~ 20 LPM
• FiO2 %:        21 ~ 100 %
• Función Suspiro: OFF / Ajustable para cada 30, 60, 90, 120 respiraciones, Volumen del Suspiro= Vol Corriente x1.5
• NIV (Mask) Compensación de fugas: OFF / ON (hasta 25 LPM)
• Rampa (Trise) (PCV):0.1 ~ 2.0 seg
• Rampa, PSV (PSV): 0.1 ~ 0.5 seg
• Flujo Limite (PSV): 20~60 LPM/ OFF, 10~30LPM/ OFF (Neo)
• Relación I: E: 1:19, 4:1 ajustable en incrementos de 1

Configuración otros modos

• Límite presión Inspiratoria (PRVC): 1~ 100 cmH2O
• Ajuste de Flujo         (TCPL) opción: 5~ 120 LPM @ TCPL
• PSV Superior (Bi-level, AwPRV): 0~ 99 cmH2O (encima PEEP alto)
• PEEP ALTO( i-PEEP) (Bi-level, AwPRV): 0~ 99 cmH2O
• PEEP BAJO(e-PEEP) (Bi-level, AwPRV): 0~ 60 cmH2O
• TH PEEP ( i-time) (Bi-level, AwPRV) : 0.2 ~ 50 seg
• TL PEEP ( e-time) (AwPRV) opción: 0.1 ~ 49.9 seg
• Volumen % (AutoVent): 70 ~ 300 % @ AutoVent
• Flujo en O2 Stream (O2 Stream): 5~ 60 LPM @ O2Stream
• Sonido Guía (CPR): OFF, 60~120 BPM OFF
• Intervalo (CPR): 1~30 min
• Power (SHFV, DHFV): 1~ 100 % (opcionales)
• Presión media vía aérea (SHFV, DHFV): 5~ 60 cmH2O
• Frecuencia (SHFV, DHFV): 2~ 20 Hz
• Duración IMV Ex (Dual)         (DHFV): 0.2 ~ 6.0 seg
• Frecuencia Respiratoria        (DHFV): 1~ 120 BPM

Configuración

• BTPS: OFF / Auto Humid / Auto Dry
• Sensor flujo / presión proximal: Todo OFF / P.ON, F.OFF / P.ON, F.ON
• Tiempo Nebulización: 10 ~ 180 min
• BWF Compensación: 1 mL/kg ~ 15 mL/kg
• Tubo Sensor O2: ON / OFF
• Inhabilitado Volumen de la alarma: ON / OFF del 10 ~ 100 %

Parámetros de Monitoreo

• Parámetros: Visualización en tiempo real de Volumen tidal inspirado y expirado, Compliancia pulmonar. Relación I: E, Volumen Minuto expirado, Volumen minuto Espontaneo, Flujo expirado, flujo Pico, PEEP, AutoPEEP, P01, Presión Pico, presión Plateau, Presión Media, Respiración, Respiración Espontanea, RSBI, %O2, WoBv, WoBp, PEEP alto, PEEP bajo, Resistencia, Compensación del tubo y Fugas.
• Grafica de Onda: Presión-Tiempo, Flujo-Tiempo, Volumen-Tiempo
• Tendencias: VE/min, Pmean, Ppeak, PEEP, Vte, RR, CL, RA
• Bucles: Presión-Volumen, Flujo-Volumen, Presión-Flujo
• EVENTOS: Registro de 1,000.
• Opcional: SpO2, PR / EtCO2, iCO2 (Volumétrica)

Lenguaje

• Inglés / Chino / Italiano / Turco / Polaco / Español / Ruso

Ajuste de Alarma

• Vol Corriente Alto (Vte): 5~ 2500 mL / OFF
• Vol Corriente Bajo (Vte)       : 0~ 2500 mL
• Vol min Alto (Vte, min): 0.1 ~ 50 LPM
• Vol min Bajo (Vte, min): 0.0 ~ 49.9 LPM
• Respiración Alta: 3~ 180 BPM
• Respiración Baja: 2~ 179 BPM
• PEEP Alto: 0~ 70 cmH2O
• PEEP Bajo: 0~ 69 cmH2O / OFF
• Presión pico alta en vías aérea: 1~ 120 cmH2O
• Presión pico baja en vías aérea: 0~ 119 cmH2O
• O2 % Alto: 19~ 100 % / OFF
• O2 % Bajo: 18~ 100 %
• Fuga en la vía aérea: 50         ~ 500 mL / OFF

Opción, SpO2

• SpO2 Alto: 52~ 99 % / OFF
• SpO2 Bajo: 51~ 99 %
• Alta frecuencia de pulso (SpO2): 30~ 250 BPM
• Baja frecuencia de pulso (SpO2): 25~ 245 BPM

Opción, EtCO2

• EtCO2 Alto: 0.1 ~ 15.0 %
• EtCO2 Bajo: OFF / 0.0 ~ 14.9 %
• Inspiración CO2 Alta: 0.1 ~ 15.0 %
• Inspiración CO2 Baja: OFF / 0.0 ~ 14.9 %
• Respiración Alta (EtCO2): 2~ 180 BPM
• Respiración Baja (EtCO2): 1~ 179 BPM

Mecánica Pulmonar

• PV Tool: P Limit ~ 60 cmH2O, Tiempo
• Inspiración Sostenida:           Mide el cumplimiento y resistencia pulmonar del paciente, Elasticidad, Constante de tiempo.
• Expiración Sostenida: Mide auto-PEEP

Teclado Directo

• Inflado Manual: Entrega una respiración mandataria
• Tecla Nebulizador: Nebulizador ON / OFF
• Tecla Bloqueo:          Teclado y bloqueo de pantalla táctil LCD
• Congelar: Gráfico congelado
• Silenciador de alarma: Silenciar las alarmas sonoras durante 2 min.
• Reinicio de Alarma: Borra indicadores visuales y mensajes
• 100 % O2: Entrega 100 % de oxigeno por 3 min

Suministro Eléctrico

• Fuente         AC: 100 ~ 120 VAC, 10 A, 50 / 60 Hz
• 200 ~ 240 VAC, 5 A, 50 / 60 Hz
• Batería         Interna: PB-Acido 12 V, 7000 mA
• Operación: Hasta 180 min Max
• Entrada de gas:         Aire: 2.46 ~ 6.32 kgf/cm2 / 2.4 ~ 6.2 bar / 35 ~ 90 psig
• O2: 2.46 ~ 6.32 kgf/cm2 / 2.4 ~ 6.2 bar / 35 ~ 90 psig

Comunicación

• RS232:          COM1:  115200 BPS por CMS
• LAN: 100 MHz por CMS o EMR (HL7 soporta)

Físico

• Peso: 57 kg (unidad con LCD monitor y carro)
• Dimensiones: General:         W500 x D598.9 x H1431.7 mm
• Cuerpo: W332 x D599.1 X H388 mm
• Monitor: W308.2 x D48 x H281.7 mm
• Carro: W500 x D598.9 x H725 mm

Ambiente

• Transporte/ Almacenamiento
• Temperatura: -20 ~ 70 ℃
• Humedad Relativa: 0 ~ 95 %, sin condensación

Operación

• Temperatura: 10 ~ 40 ℃
• Humedad Relativa: 10 ~ 90 %, sin condensación
• Presión (Altitud): 700 ~ 1060 hPa (~ 2000 m)
